Pytanie

Avatar użytkownika

Wie ktoś może jak zrobić małą elektrownię wodną, taką co by mogła wygenerować prąd ok. 24V lub więcej?

Brak opisu

Odpowiedzi (18)

Odpowiedział(a) tromarek1 dodano 2011-02-06 19:27
Avatar użytkownika

Prosta sprawa. budujesz łopatki takie co są w elektrowniach wodnych. Bierzesz duży silnik elektryczny na 24v. łączysz wszystko i generuje ci prąd. na początku sobie zrób z silnika od wiertarki. Nie zrozumiałeś mnie to znaczy że jesteś dziecko neo zapewne nie masz +18

Odpowiedział(a) E3G dodano 2011-02-07 02:37
Avatar użytkownika

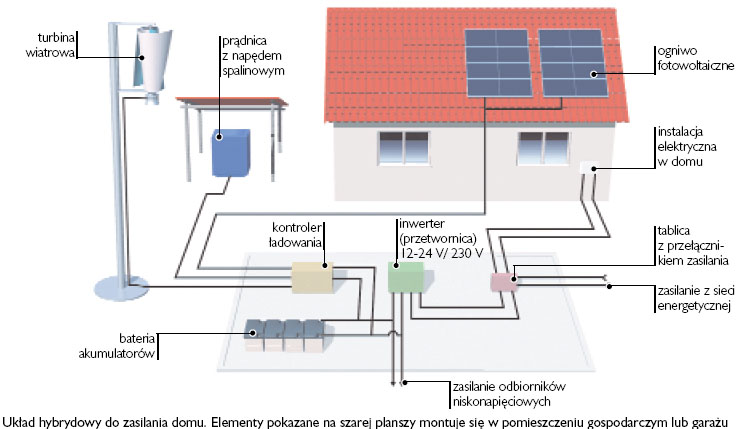

Silnik od wiertarki nie wygeneruje 24v, dodaje link do zdjęcia budowy elektrowni wiatrowej oczywiście wystarczy sam silnik i okablowanie ale będzie to zmienny prąd i sobie spalisz wszystko co pod to podłączysz.

Dodane linki:

Odpowiedział(a) alchemik220 dodano 2011-02-08 20:06
Avatar użytkownika

Mnie chodzi głównie o elektrownię wodną.

Skoro silnik od wiertarki nie wygeneruje prądu o napięciu 24V, to mniej więcej jakiego silnika musiałbym użyć?

Odpowiedział(a) wolek141 dodano 2011-02-10 15:46
Avatar użytkownika

Musiałbyś mieć bardzo mocny strumień wody, bo raz, że by uzyskać duże napięcie potrzeba większej prędkości obrotowej, a co za tym idzie trzeba zbudować przekładnie, a dwa, że jeżeli chcesz coś z tego zasilać, to wraz ze wzrostem podpiętego obciążenia opory wywołane samoindukcją w silniku będą rosnąć, czyli trzeba będzie kręcić z większą siłą. Przerabiane pare razy...

Odpowiedział(a) alchemik220 dodano 2011-02-10 17:38
Avatar użytkownika

teraz na fizyce przerabiamy transformatory. czy jeżeli zastosuje się jakiś co by przetworzył te kilka Volt na więcej to by dało radę? i czy idzie taki transformator dostać w sklepie jakimś, jeżeli nie, czy istnieje opcja zrobienia takiego transformatorka?

Odpowiedział(a) wolek141 dodano 2011-02-10 21:16
Avatar użytkownika

Można zastosować transformator, używając silnika prądu przemiennego, gdyż tylko taki "popłynie" przez transformator. Tylko pamiętaj, że transformator nie zwiększa mocy, jedynie samo napięcie, lub sam prąd, stąd sens jego stosowania musi być ściśle określony.

Odpowiedział(a) matiq21 dodano 2011-02-11 12:30
Avatar użytkownika

możesz też dodać mostek graetza i kondensato do prostowania prądu przemiennego.

Odpowiedział(a) alchemik220 dodano 2011-02-12 10:53
Avatar użytkownika
a gdzie mógłbym dostać ten mostek graetza i jak on mniejwięcej wygląda cenowo?
Odpowiedział(a) wolek141 dodano 2011-02-12 11:40
Avatar użytkownika

No ale to dawaj tylko w przypadku jak będziesz tym zasilał źródło pobierające prąd stały. Mostek Graetza to są 4 diody prostownicze, osobno lub już scalone w jedną obudowę. W zależności od parametrów kosztuje w przedziale od 50g za jedną mniejszą diodę, do 20zł za scalony mostek 16A. ZA mostkiem wpinasz równolegle kondensator, dla wygładzenia napięcia. Możesz też dać jakiś stabilizator np LM317.

Odpowiedział(a) alchemik220 dodano 2011-02-13 13:21
Avatar użytkownika

ok; dzienki za pomoc;

jeszcze tylko jedno pytanie:

niedługo będę przystępował do konstruowania tej że "elektrowni" więc ostatecznie jakiego silnika powinienem użyć, aby wygenerował mi napięcie około 24V, czy to zależy od ilości wody jaka będzie przepływać przez łopatki, a co za tym idzie prędkość obrotów/min.?

Odpowiedział(a) wolek141 dodano 2011-02-13 18:25
Avatar użytkownika
W domowych warunkach będzie Ci ciężko uzyskać napięcie ciągłę powyżej 10V. Chyba że zastosujesz transformator, ale wtedy maleje wydajność prądowa. Najlepiej wziać silnik taki z zabaweczek, i mieć te kilka V, podłączyć diodę by pokazać że działa. Cudów nima..
Odpowiedział(a) alchemik220 dodano 2011-02-14 17:04
Avatar użytkownika

ok, dzienki,

a da się jakoś sprawdzić ile obr./min ma silnik, który będzie produkował prąd?

a się to jakoś wyliczyć ze wzoru, czy trzeba mieć jakieś specjalne urządzenia?

Odpowiedział(a) wolek141 dodano 2011-02-14 18:10
Avatar użytkownika

Jeśli masz jego model to sprawdź w katalogu, ew w necie. Takie typowe modelarskie silniki jak np w zabawkach mają gdzieś w okolicach 2000 - 5000obr/min, chociaż wartość ta może się wahać. Zmierzyć można na różne sposoby w zależności od Twojej wiedzy i umiejętności. Najprościej stroboskopem, ew fotokomórka+uC.

Odpowiedział(a) alchemik220 dodano 2011-02-15 19:43
Avatar użytkownika

a taki stroboskop to mogę dostać w jakimś sklepie, czy bym musiał przez allegro?

Odpowiedział(a) wolek141 dodano 2011-02-15 20:17
Avatar użytkownika

Chyba najlepiej samemu zrobić, nie wiem czy można dostać takie fabryczne, choć wiem, że się je stosuje. Zasada działania banalna, NE555 w układzie astabilnym, z regulowaną częstotliwością impulsów, wyjście steruje jakimś Mosfetem, który otwierając się i zamykając włącza i wyłącza jakąś diodę LED, a najlepiej kilka diod na raz. Do tego pomiar częstotliwości kluczowania Mosfeta, i szacowanie prędkości obrotów, na podstawie tarczy zamontowanej na wirniku. W warunkach amatorskich troche lipa z dokładnością, bo można się walnąć z wielokrotnością obrotów.

Odpowiedział(a) matiq21 dodano 2011-02-16 15:46
Avatar użytkownika

silniczek może być od pc to da 24v

Odpowiedział(a) alchemik220 dodano 2011-02-16 15:53
Avatar użytkownika

aha;

a jest może jakiś filmik tu, albo na youtube jak to zrobić?

Odpowiedział(a) wolek141 dodano 2011-02-16 16:20
Avatar użytkownika

Wątpie w to...
