Pytanie

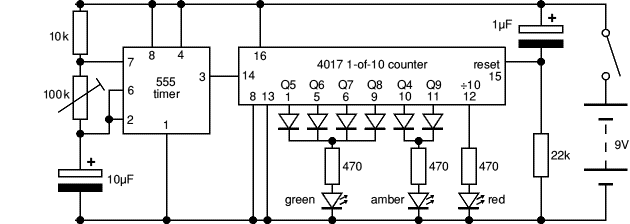

Jak podłączyć układ scalony NE555 i CD4017 w schemacie mini sygnalizatora świetlnego?
jak odczytuje się rozpiskę układu scalonego?
Dodane obrazy:
Odpowiedzi (2)
A oglądałeś filmiki Abiego o elektronice? On tam na początku dużo tłumaczył, zobacz czy to Ci nie pomoże.
http://www.spryciarze.pl/profil/23248
Ja się na tym niestety nie znam :)
Witam.
Aby móc wykonać ten układ potrzebujesz dokumentacji danego sclaka(która noga za co odpowiada i któremu numerowi na schemacie)
w linkach znajdziesz potrzebne materiały.
Teraz pozostało ci tylko spoglądać na opis odpowiednich nóżek i składać układ.
Jeżeli dalej budowa układu sprawia ci trudności to moge rozrysować ten schemat aby był bardziej czytelny.
Autor tego schematu robił go za pomocą programu, dlatego też nóżki są rozmieszczone w ten sposób, łatwiej jest wykonać mozaike takiego układu ;)
Ps.Użyj podstawek pod układy scalone jeżeli nie sprawia ci to trudności,układ będzie bardziej estetyczny i będziesz mógł bez trudności wymieniać układy.
Pozdrawiam.
Dodane linki:
